（燃气导热油锅炉本体对流段外盘管与辐射段内盘管串联联结结构优势）
燃气导热油锅炉热油循环供热系统由：燃气导热油锅炉本体、循环泵、系统管道、阀门及高低位槽等组成，其中燃气导热油锅炉本体是热油循环供热系统***关键的核心设备，该核心设备的好坏直接关系到直接用户的燃料耗量及锅炉的使用寿命。为此，我公司向直接用户介绍我公司***新开发设计的超低氮型燃气导热油锅炉炉本体优势。
我公司***新开发设计生产制造的第三代新型超低氮燃气导热油锅炉的炉体盘管结构与德国进口燃气导热油锅炉结构一样，炉体对流段外盘管与辐射段内盘管串联型联结结构。
其优势有：
优势1：***新开发设计的超低氮燃气导热油锅炉，盘管内的热油循环永远不会结焦，而且节省天燃气燃料，锅炉寿命在正常维护的情况下，可达15-20年之久没有问题。
首先了解一下超低氮燃烧器的火焰在炉膛的辐射段前部的变化，超低氮燃烧器的火焰是将火焰分成数个小火焰，增大散热面，分级配风，分级燃烧，炉内烟气再循环燃烧，降低NOx的生成和排放。由此可知：超低氮燃烧器的火焰直径要比非超低氮燃烧器的火焰直径大，而且整个火焰在炉膛辐射段的前部变化，就决定着炉膛辐射段的前部温度***高，在辐射段后部及对流段前部，对流段后部，盘管内的热油受热温度依次越来越变小，这就决定了燃气导热油锅炉本体对流段外盘管内的热油循环温度与辐射段内盘管内的热油循环温度的温差之大。

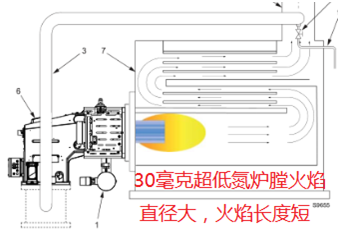

30毫克超低氮热风型燃气燃烧器火焰如图 非超低氮热风型燃气燃烧器火焰如图
由上图可看出：同功率的热风型燃气导热油锅炉，对30毫克超低氮炉膛尺寸与非超低氮炉膛尺寸是不一样的，为此对30毫克超低氮炉膛尺寸要调整到超低氮燃气燃烧器要求的炉膛尺寸。
对燃气导热油锅炉内的对流段外盘管与辐射段内盘管的联结也要作调整，由原来的并联连接必须改成串联连接。
如果燃气导热油锅炉对流段外盘管与辐射段内盘管并联联结结构炉型，热油循环分两路方向循环流进，一路通过对流段外盘管，另一路通过辐射段内盘管，对流段外盘管与辐射段内盘管的温差相差30-40度，***后热油汇合后成一个平均温度向用热设备供热，如果用热设备需要的温度在300度的要求，那么，辐射段内盘管前段***高温度段的热油超过热载体导热油的***高允许温度，导致辐射段内盘管前段部分结焦，导致浪费燃料，导致锅炉报废，后果不堪设想。
为此我公司***新开发设计制造的燃气导热油锅炉炉体对流段外盘管与辐射段内盘管改为串联型联结结构，完全满足了环保要求的超低氮燃气导热油锅炉的要求。
由于我公司***新燃气导热油锅炉炉体对流段外盘管与辐射段内盘管串联型联结结构，热载体导热油在串联型盘管中热油循环，低温进，流程长，流程是并联型炉管的二倍，流量小，节省用电，高温出，温差大，炉体排烟温度低，充分吸收对流热，燃烧辐射热，没有热能浪费，炉体出油温度就是用热设备的***高温度，实际炉体排烟温度就是用热设备的用热温度+20度左右。
由此可见，我公司***新设计制造的燃气导热油锅炉炉体，对流段外盘管与辐射段内盘管串联型联结结构，热载体导热油在串联型盘管中热油循环永远不会结焦，为此，本公司***新开发设计制造的燃气导热油锅炉寿命长，而且节省天燃气燃料。
而国内被淘汰的燃气导热油锅炉对流段外盘管与辐射段内盘管并联型联结结构的炉型，燃气导热油锅炉，对流段外盘管与辐射段内盘管受热温度不均匀，温差之大，热载体导热油在并联型盘管中循环，流程短，实际流程只有串联型炉管的二分之一，流量大，浪费电能，温差小，炉体排烟温度高，浪费热能，炉体出油温度是对流段外盘管与辐射段内盘管出油温度的平均温度，导热油在炉管中热油热循环，辐射段内盘管前段热油热循环段会超温，导至局部导热油过热结焦，致命缺点是：缩短锅炉寿命，缩短导热油的使用寿命，浪费燃料，为此新锅规61页（4）规定：并联炉管数大于或等于5根的液相锅炉，任一根炉管出口有机热载体温度超过设定限值时，必须停炉保护锅炉！
跟据公式：输出热量Q=比热C×质量m×温差△t，温差越大，炉体排烟温度就越低，燃气导热油锅炉输出热功率就越大。在同样的燃烧功率，同样的流量的情况下比较，内外盘管串联型燃气导热油炉要比内外盘管并联型燃气导热油锅炉输出热功率大，特别是大功率的两种形式的燃气导热油锅炉比较，节省天燃气燃料更显著，节省使用成本更大，而且炉体排烟温度更低，炉体永不结焦，锅炉寿命正常使用维修保养长达15-20年之久。
优势2. 锅炉有快开的炉门，适合锅炉检验部门及使用单位
一年一度的年检和维护。
优势3:我公司***新开发设计生产制造的第三代新型超低氮燃气导热油锅炉符合当的环保变化要求，炉膛直径之大，完全满足超低氮30毫克的排放要求。
结论有三：
①***新开发设计的超低氮燃气导热油锅炉，盘管内的热油循环永远不会结焦，而且节省天燃气燃料，锅炉寿命在正常维护的情况下，可达15-20年之久没有问题。
②锅炉有快开的炉门，适合锅炉检验部门及使用单位 一年一度的年检和维护。
③本公司***新开发设计生产制造的第三代新型超低氮燃气导热油锅炉符合当的环保变化要求，炉膛直径之大，完全满足超低氮30毫克的排放要求。
本公司***新开发设计制造的第三代新型超低氮燃气导热油锅炉，炉体盘管结构与德国进口燃气导热油锅炉结构一样，对流段外盘管与辐射段内盘管串联型联结结构。
投放市场的直接用户
返回信息：600万大卡超低氮燃气导热油锅炉出油温度是220℃,而炉体排放排烟温度是203度，超低氮锅炉已运行半年，锅炉运行情况良好，排放符合当地环保要求，深受用户青睐。
俗话说的好：不怕不识货，只怕货比货，望客户思量。
