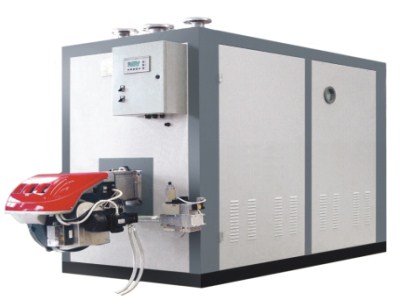

    燃气热水锅炉(真空型)
    所属分类 : 燃气热水锅炉
    关键词 : 燃气热水锅炉 | 热水锅炉 | 燃气真空热水锅炉
    描述 : 多用途真空热水锅炉    所谓真空锅炉,就是锅内介质压力低于大气压的锅炉。锅炉结构和工作原理如图,锅...
    0519-82052399

    详细描述

    Details

    多用途真空热水锅炉

        所谓真空锅炉,就是锅内介质压力低于大气压的锅炉。锅炉结构和工作原理如图,锅炉分上下两部分,其下半部分就是普通的锅壳蒸汽锅炉,即炉胆和烟管组成的受热面;而上半部分叫真空室,即相当于锅壳的汽空间,空间内装设有管式汽—水换热器,用来加热供暖热水。


        锅炉运行时,锅壳内被真空装置抽空,并维持0.03MPa左右的负压,即-0.03MPa,也就是锅内介质的绝对压力为0.07MPa,左右。由水的特性可知,此时锅水的沸点就为90℃左右。运行中,汽化的饱和蒸汽在真空室内通过换热器与供暖水进行热交换,使供暖水被加热升温,而蒸汽则被冷凝成水回到下部水空间再受到加热汽化,上升冷凝......,周而复始。由于加热的饱和蒸汽温度为90℃左右,所以供暖水的出口温度一般只能达到80℃左右。

         真空热水锅炉的特点是:由于锅内压力低,只要抽真空的装置工作可靠,就不会有超压爆炸的危险,所以一些地下锅炉房就选用了真空热水锅炉;因为工作压力低,锅炉控制就较简单,其材质也可用普通钢,所以锅炉成本低;再就是由于锅水是在锅内反复汽化冷凝的,一般不会出现普通蒸汽锅炉的锅水因蒸发而浓缩,结垢现象。也不需要补充很多的给水,所以可节省不少水处理费用。


    总结有以下几点优势:

         1.安全可靠:始终在负压状态下运行,无膨胀爆炸的危险,具有常压和有压锅炉无法比拟的安全可靠性。

         2.无需资格审查:不属于“压力容器安全法规”的范畴,不需要资格审查。

         3.一机多用的理想功能:一台真空锅炉可以实现采暖、卫生热水等多种需求。

         4.炉内不结垢,真空无氧,寿命更长:使用处理后的软化热媒水,炉内不结垢;炉内保持真空无氧,大大降低了炉内腐蚀;机组使用前热媒水一次性充入机组内,维护管理方便,在使用寿命期内不需要更换。使真空锅炉的使用寿命达到半永久性。


    多用途真空热水锅炉性能参数表:

    型号单位ZKLZKLZKLZKWZKWZKWZKWZKWZKWZKWZKWZKW
    0.240.350.480.580.71.051.41.752.12.42.83.5
    85/6585/6585/6585/6585/6585/6585/6585/6585/6585/6585/6585/65
     -Y(Q) -Y(Q) -Y(Q) -Y(Q) -Y(Q) -Y(Q) -Y(Q) -Y(Q) -Y(Q) -Y(Q) -Y(Q) -Y(Q)
    额定蒸发量MW.H0.240.350.480.580.71.051.41.752.12.42.83.5
    额定发热量万Kcal2030405060901201501802402.83.5
    额定压力Mpa0.07
    锅炉热效率%91
    染料消耗量轻柴油Kg213242.7536496128168202269308385
    城市煤气NM3/H5582110127165247330412494659769961
    天然气NM3/H2639526577116155193232310361452
    液化气NM3/H9.714.619.524.42944587388117136171
    冷凝换热器材质/结构材质不锈钢(SUS304)鳍片管
    工作压力MPa1
    取暖换热器最大发势量万KCal1218243036547290108144168210
    取暖温度85/6085/6085/6085/6085/6085/6085/6085/6085/6085/6085/6085/60
    温水循环量t/h4.87.29.61214.521.628.83643.257.667.284
    压力损失mH2O1.721.822.2322.62.53.53.53.5
    取暖出口mm40506565658080110125125125125
    热水用换器最大发热量万KCal8121620243648607296112140
    热水温度65/2565/2565/2565/2565/2565/2565/2565/2565/2565/2565/2565/25
    供热水量t/h234569121518242835
    压力损失mH201.51.81.51.820.61.51.81.51.81.81.8
    出水口径mm2532404040656580100100120120
    电源电压V220/380
    总耗电量Kw0.50.651.751.752.64.16.5912.516.519.524
    外形心寸mm220022002350255027003200340040504700490053005900
    mm100011001365155013651365160016001600180020002200
    mm190021202345180023452400250025802580236025002500
    烟囱mm200250300300300350350400450550600650

    2-1G125153332495
