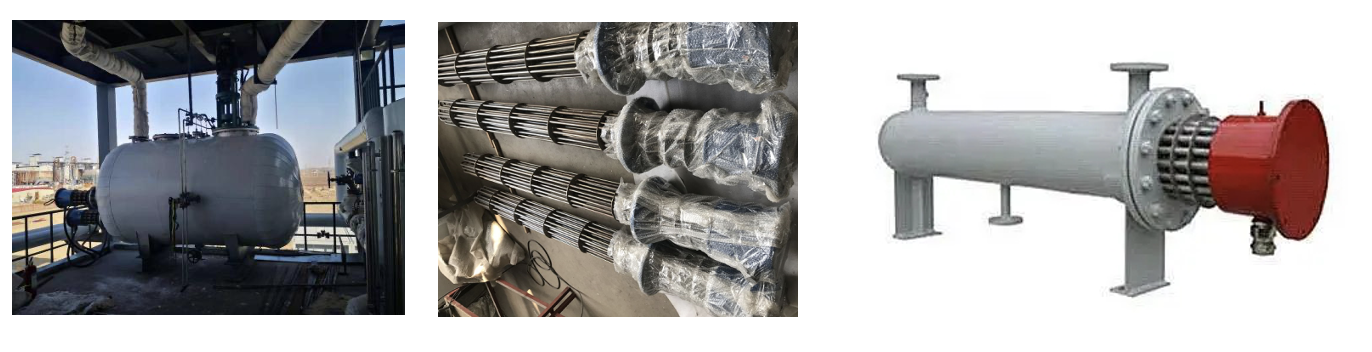

熔盐储槽电加热器:

盐储能原理

熔盐储槽储能分为蓄热与放热两个工作过程。

蓄热过程：采用智能互补系统将风电，光伏、夜间低谷电作为加热熔盐的能源，通过加热熔盐存储可再生能源或低谷电能。

放热过程：在换热系统中高温熔盐与水换热，产生热水与蒸汽，供工艺用热设备用蒸汽与热水。

三、熔盐储能系统类型

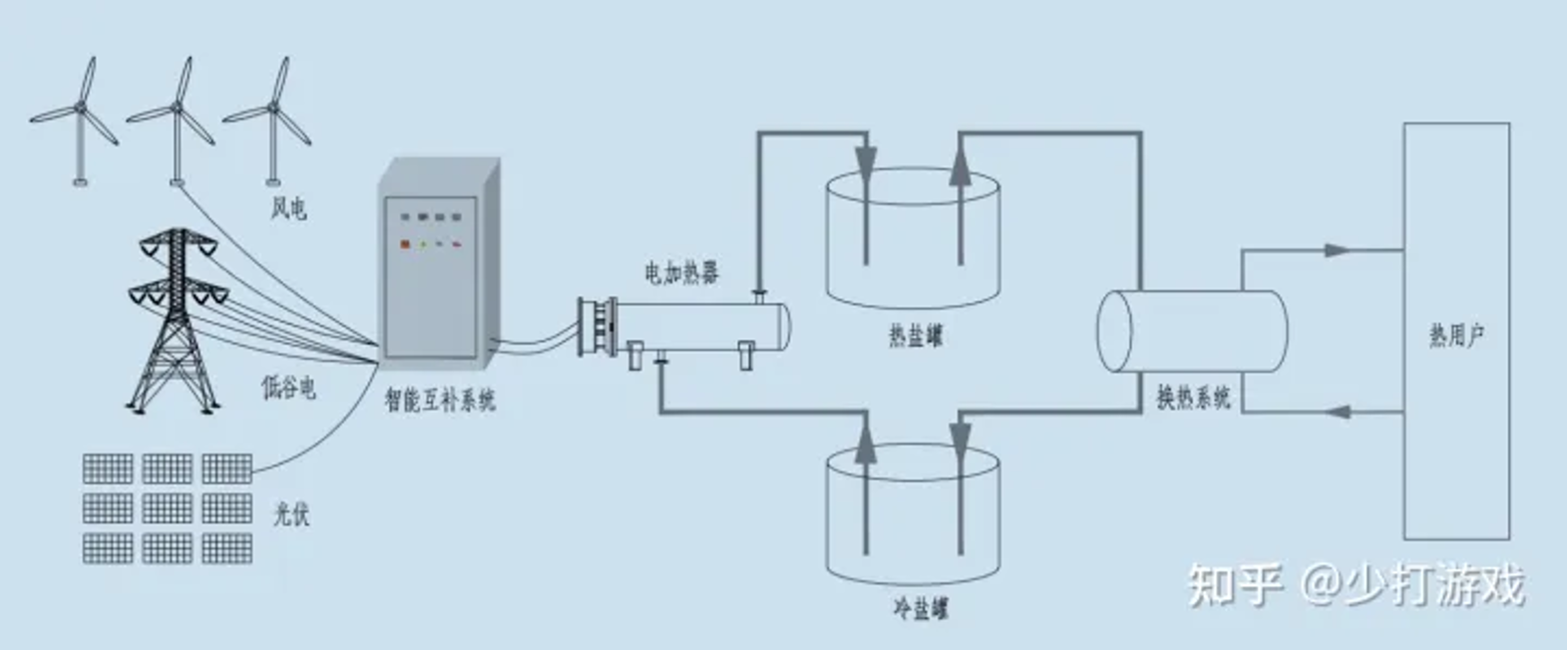

双罐系统（热盐罐与冷盐罐）

（1）熔盐储热循环：冷盐罐中的低温熔盐通过熔盐泵进入到熔盐电加热器，通过智能互补系统利用风电、光伏、夜间低谷电在电加热器中加热熔盐，加热后的高温熔盐进入到热盐罐中进行储存，完成熔盐储热循环。

（2）熔盐放热循环：热盐罐中高温熔盐通过熔盐泵进入到换热系统中与给水进行换热，给水被加热成蒸汽，放热后的熔盐进入到冷盐罐中进行储存，完成熔盐放热循环。

（3）蒸汽/水换热循环：给水被加热后产生的蒸汽与热用户侧循环水回水进行换热，蒸汽换热后的凝结水经过处理后可回到熔盐放热循环中继续循环使用，换热后的循环水供水供热用户使用，经热用户使用后的循环水回水，再与蒸汽进行换热，完成蒸汽/水换热循环。

双罐系统适用于大面积供暖、供工业蒸汽、发电、电厂的调峰、清洁电能的消纳等领域。

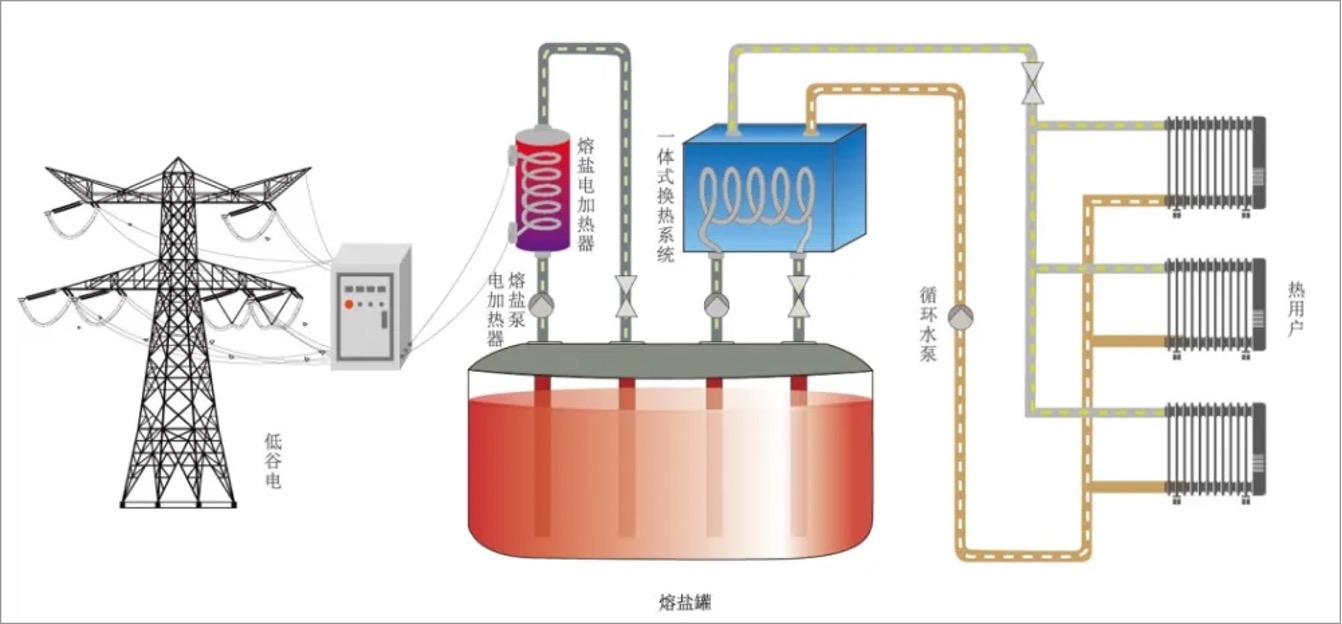

单罐系统（储罐）

（1）熔盐储热循环：熔盐储罐中的低温熔盐通过熔盐泵进入到熔盐电加热器，通过智能互补系统利用风电、光伏、夜间低谷电在电加热器中加热熔盐，加热后的高温熔盐回到熔盐储罐中进行储存，完成熔盐储热循环。

（2）熔盐放热循环：熔盐储罐中的高温熔盐通过熔盐泵进入到换热系统中与供暖/供生活热水的循环水回水进行换热，加热后的循环水供水为热用户供暖/供生活热水，放热后的熔盐回到熔盐储罐中进行储存，完成熔盐放热循环。

单罐系统适用于小面积供暖、供生活热水、清洁电能的消纳等领域。
